什麼是交換式電源供應器？運作原理與架構解析

交換式電源供應器如何運作：步驟詳解

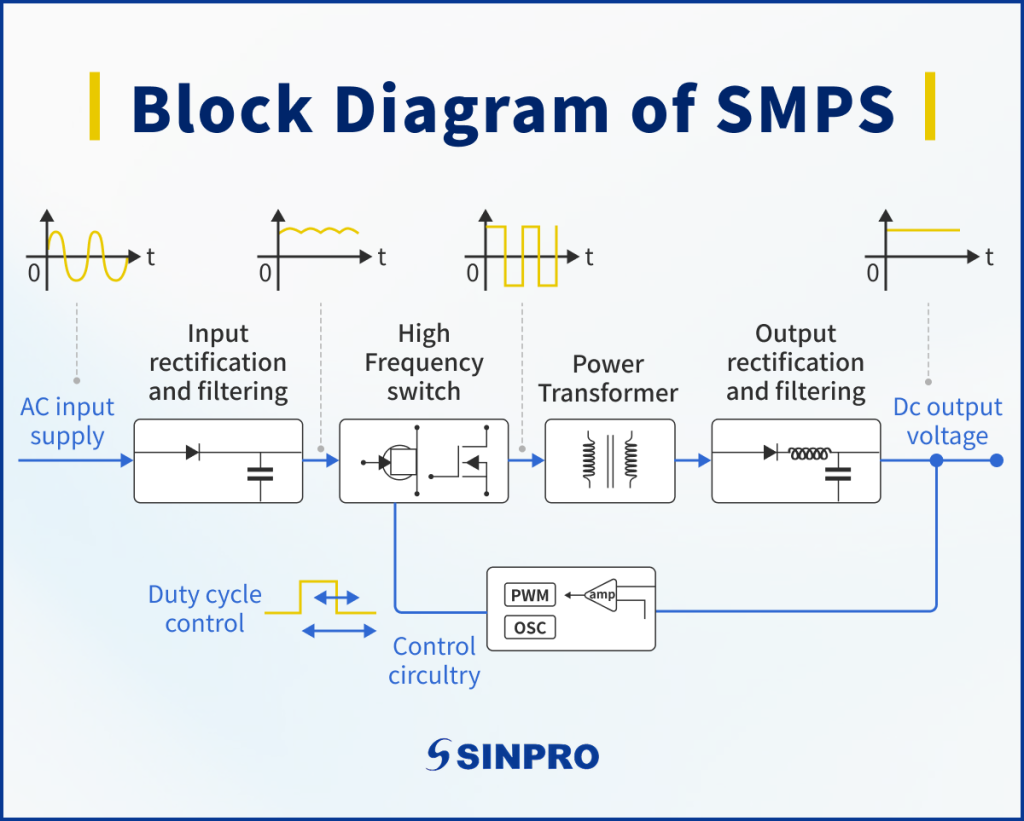

接下來，我們將由輸入端至輸出端，詳細剖析交換式電源供應器的內部架構運作機制。

1. 輸入整流與濾波

製程始於 AC 輸入整流階段。在通用全域電壓設計中，輸入的 100-240V AC（50Hz 或 60Hz）交流電，會先透過橋式整流二極體轉換為非穩壓的直流波形。此階段確保電流僅朝單一方向流動，但此時產生的訊號仍是帶有大振幅的脈動直流電，還無法直接提供給電子元件使用。

為了使波形平滑，電路中會導入一個大型電解電容（通常稱為大容量濾波電容）來在 AC 週期之間儲存電能。它在電壓波峰時充電，在整流波下降時放電，藉此將巨大的波紋濾除，轉化為高壓的直流總線（DC Bus）。

同時，由共模電感和 X/Y 電容組成的輸入濾波器（EMI 濾波器）會在此時同步運作，防止電源供應器自身內部產生的電磁干擾雜訊回波洩漏至外部市電電網中，以確保符合全球電磁相容性法規標準。

2. 功率因數修正（PFC）

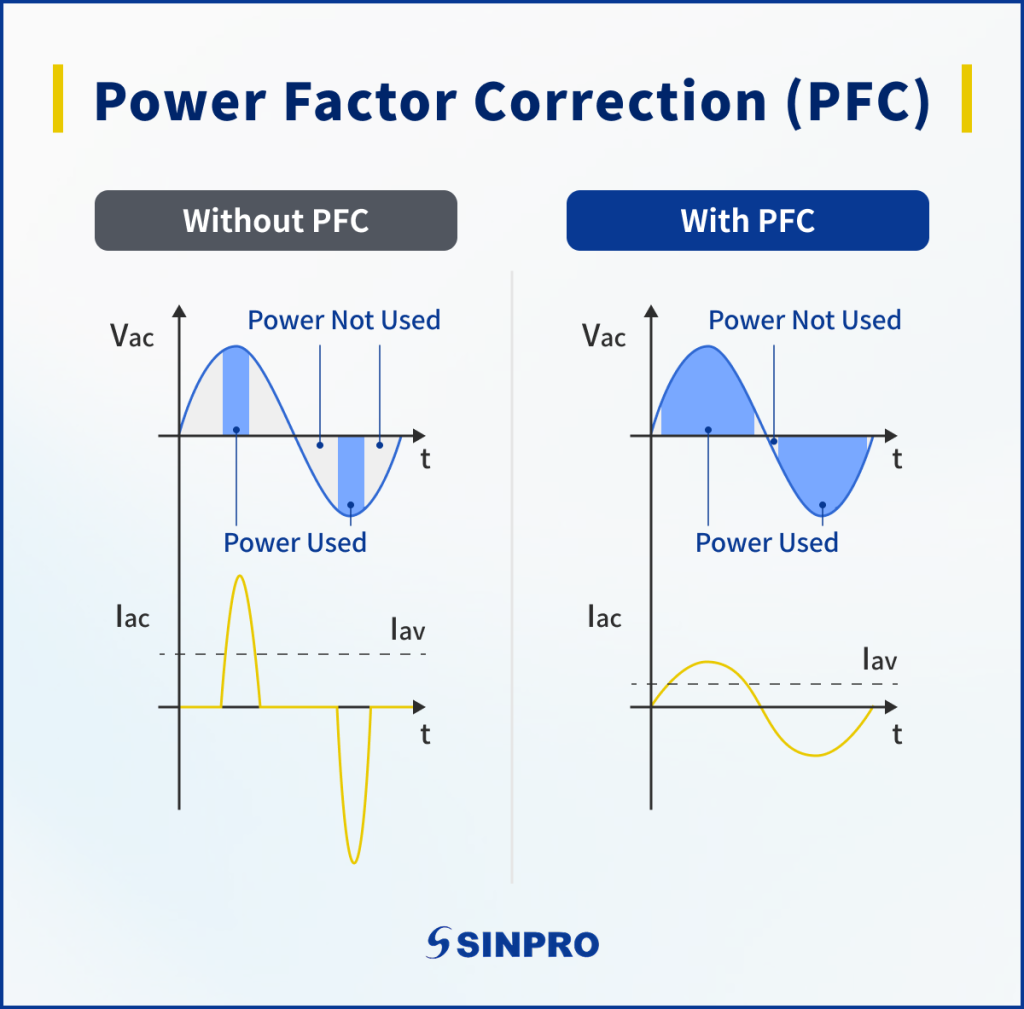

在許多現代電源中，特別是額定功率超過 75W 的產品，根據國際標準 IEC 61000-3-2 的要求，必須加入功率因數修正（PFC）電路。其主要目的是修正電流波形，使其與輸入電壓波形同相，進而提升電源供應器從電網吸取電能的有效利用率。

若缺乏 PFC 電路，平滑電容僅會在 AC 交流電週期的波峰瞬時抽取電流，這會導致尖銳的脈衝電流突波。這些突波不僅降低了用電效率，還可能對電網上的其他電子設備造成干擾與損害。

功率因數修正（PFC）技術主要分為被動式與主動式兩種：

• 被動式 PFC (Passive PFC)： 使用大型電感器等被動元件來平滑電流波形。雖然結構簡單，但其體積大、笨重，且提升功率因數的效果有限。
• 主動式 PFC (Active PFC)： 通常採用一組受控的升壓轉換器（Boost Converter）來主動調控並平滑輸入電流。這能將功率因數（PF）拉高至接近 1（典型值達 0.95 以上，高效率設計可達 0.99），確保設備能近乎 100% 完整利用自電網抽取的電能。

3. 高頻切換（斬波）

當穩定的直流總線建立後，電路便進入交換式電源最核心的切換階段（亦稱為斬波）。在此，如功率 MOSFETs、IGBTs 或當前最先進的氮化鎵（GaN）電晶體等功率半導體開關元件，會以極高的頻率快速執行導通與截止（On/Off），依設計不同，切換頻率通常介於 50 kHz 到 1 MHz 以上。這種極速開關動作會將原本平穩的直流電「斬」成高頻方波。

透過脈衝寬度調變技術（PWM）來改變脈衝的占空比（Duty Cycle，即開關導通時間與截止時間的比例），電源即可極為精準地控制傳輸至下一階段的能量。這種高速調變運作正是 SMPS 能展現超高轉換效率的祕密：由於半導體開關元件在完全導通時電阻趨近於零、完全截止時電流為零，因此元件幾乎不會產生不必要的熱能損耗。

4. 電壓轉換（變壓）

接著，這組高頻方波訊號會被送入體積精巧的鐵粉芯高頻變壓器或電感式磁性元件中。對於低壓電子設備（如 12V、24V 系統）會執行降壓轉換，而對於其他特殊特定應用則執行升壓轉換。

由於工作頻率大幅拉高，根據電磁感應原理，傳輸相同功率所需之變壓器的物理體積與重量便隨之急遽縮減。一個 100kHz 的高頻變壓器，其體積與重量僅有傳統 60Hz 低頻變壓器的數分之一。

此外，變壓器同時提供了關鍵的「電氣隔離（Galvanic Isolation）」防護。高壓輸入端（初級側 Primary）與低壓輸出端（次級側 Secondary）之間沒有任何直接的電路導通，能量完全透過磁場進行傳遞，能有效保護終端設備及操作人員免受致命高壓市電的威脅。

5. 輸出整流與平滑濾波

經過變壓器轉換後的訊號仍屬於高頻 AC 波形，因此必須將其再次轉換回穩定、低壓的 DC 直流電（如 5V、12V 或 24V）。此步驟是透過輸出整流線路完成，通常在變壓器的次級側採用高速蕭特基二極體或高效率的同步整流（Synchronous Rectification）電路。

整流過後，再藉由輸出電容與 LC 濾波器對波形進行平滑化，完全濾除殘留的切換漣波並穩定電壓。最終輸出純淨、可調控的直流電，提供給對電力品質要求嚴苛的電子負載使用。

為了確保輸出電壓在負載變動或輸入電壓波動時依然堅若磐石，電路中會使用光耦器（Optocoupler）將輸出端的電壓訊號即時反饋回初級側的控制晶片。這使得初級側的「斬波線路」能即時微調其 PWM 占空比，確保相連的設備在任何用電狀態下都能獲得極為穩定的供電品質。

交換式電源供應器有哪些優缺點？

交換式電源供應器帶來了巨大的優勢，尤其是在效率與體積方面，但它們也帶來了工程師在設計時必須仔細權衡與應對的技術挑戰。

交換式電源供應器的優點

• 傑出的能源效率： 藉由高速切換電力而非利用電阻抗耗能的方式，這類電源轉換效率高達 80% 到 95%，顯著減少了廢熱產生並節省大量電費成本。
• 精巧的空間佔用： 高頻運作允許使用極小體積的磁性元件，進而實現了輕量化與小體積的設計，能輕易安裝入空間受限的工業機箱與設備中。
• 極寬的輸入電壓範圍： 大多數專業級型號都支援全球通用輸入範圍（如 85-265VAC），使其能完美適應世界各地的不同電網品質。
• 優異的穩壓率： 基於 PWM 的閉迴路反饋控制，即使在負載劇烈波動的情況下，也能提供極為穩定的電壓輸出。
• 多層整合型安全防護： 現代 SMPS 通常內建了完備的防護協定，包括短路保護 (SCP)、過載保護 (OLP)、過電壓保護 (OVP) 與過溫保護 (OTP)，全面捍衛後端珍貴設備的安全。

交換式電源供應器的面臨挑戰

• 電磁干擾雜訊 (EMI)： 高速切換動作必然會產生高頻電磁干擾，若電路中缺乏妥善的濾波與屏蔽設計，可能會干擾周邊敏感的電子設備。
• 切換漣波 (Ripple)： 輸出的直流電壓表面可能夾帶微小的殘留切換雜訊，若未經過適當的高頻濾波優化，可能會影響極度敏感的類比電路或音訊設備。
• 線路設計複雜： 相較於簡單的線性電源，交換式電源需要運用更為高階的控制電路、精密的原件選型，並在研發階段投入大量心力進行 EMI 的調校。

交換式電源供應器用於何處：主要應用領域

交換式電源（SMPS）技術的高度靈活性與高效率，使其成為現代許多要求小體積、高可靠性產業的首選：

• 醫療設備： 用於生理監測儀、醫療影像系統、體外診斷儀器等需要極致用電安全與高穩壓品質的設備。
• 汽車與電動車 (EV)： 支援電動車充電系統、車載電子產品、電池測試設備以及高壓電力轉換模組。
• 工業自動化系統： 為 PLC 控制箱、工業機器人、CNC 工具機以及製程自動化控制設備提供穩定動力。
• 消費性電子產品： 廣泛應用於筆記型電腦、電競主機、智慧型手機充電變壓器及各種家電。
• 航空航太與國防： 憑藉輕量化、高轉換效率的絕對優勢，成為航電系統與國防關鍵任務設備的首選。

更多交換式電源供應器的常見問題

Q1. 常見的交換式電源（SMPS）拓撲有哪些？

根據不同的電壓需求、功率等級、效率目標以及電氣隔離需求，業界常採用不同的電路拓撲設計：

• 降壓轉換器 (Buck Converter)： 一種非隔離式的降壓電路。由於僅需單個電感而非複雜的變壓器，其轉換效率極高，非常適合用於 IoT 感測器及 LED 照明的定點端點穩壓。
• 升壓轉換器 (Boost Converter)： 一種非隔離式的升壓電路，將較低的輸入電壓拉升至高電壓，最常應用於電池供電設備、LED 驅動器和車載電子。
• 激勵式/反馳式轉換器 (Flyback Converter)： 一種使用變壓器同時進行能量儲存與電壓調控的隔離式拓撲。在 100W 以下的低功率應用中（如手機充電器、小型醫療器材），它具備極佳的成本效益。
• LLC 諧振轉換器 (LLC Resonant Converter)： 專為中高功率應用設計的隔離式拓撲。利用軟切換（Soft-Switching）技術，讓電晶體在電流接近零時進行開關，大幅降低發熱量與 EMI 雜訊，是伺服器電源與工業自動化電源的的核心首選。

Q2. 交換式電源供應器使用安全嗎？

是的，只要設計嚴謹且通過國際安全認證，交換式電源供應器是非常安全的。如前所述，現代專業 SMPS 皆整合了 OVP、OLP、SCP 與 OTP 等多重防護機制。此外，絕大多數隔離型設計皆採用了高品質變壓器，在輸入與輸出端之間建立物理性的電氣隔離，從根本上杜絕了使用者觸電的電擊風險。

Q3. 如何選擇合適的交換式電源供應器？

挑選理想的 SMPS 需要在技術規格與長期可靠性之間取得平衡。首先，必須確認輸出電壓與電流符合您設備的峰值負載需求，建議在計算功率時預留 20%–30% 的安全餘裕，以利於熱管理與運作壽命，這在無風扇（Fanless）散熱或密閉式機殼環境中尤為關鍵。

最後，務必確認電源製造商是否具備全球通行的安全證書，如 UL、CE 或 IEC 認證。這代表該電源裝置在隔離絕緣強度與電磁相容性方面，皆已通過嚴格的國際測試，能全面保護您的設備與人員安全。
